グラフィックレコーダKR2000/3000series

<特長>

使いやすい表示画面で優れた操作性

機能的にレイアウトした操作キーとわかりやすい表示画面で操作・設定が楽々♪
前面に操作部が配置されているため、パネルに取り付けたまま各種操作が可能
KR2000は44点、KR3000は56点の同時表示が可能で多点のデータ確認が簡単に!

高速集録・安定記録を実現

高速集録100ms/全点(測定周期 100ms仕様で対応)で安定記録
最大8GBのCFカードに測定データ、設定パラメータなどを記録
前面USBポートでファイル読み出しが可能
KR2000はパソコン接続可能なBタイプ仕様も用意

ネットワーク環境に対応

ネットワークに接続すれば便利な機能が使用可能!

FTPサーバパソコンからデータファイルを読み取り
FTPクライアントサーバへデータファイルを自動転送
SNTPサーバSNTPクライアントへ時刻データを提供
SNTPクライアントSNTPサーバと時刻を同期
Webサーバブラウザソフトで測定データなど表示
Eメール警報、指定時刻でEメールを送信
MODBUSTCP対応機器間でのデータ送受信が可能

便利なタッチパネル機能(※KR3000)

設定操作・・・タッチ操作で設定画面の呼び出し、数値の打ち込みなど簡単に操作可能
スクロール機能・・・タッチ操作でヒストリカルトレンド(記録データの再生画面)を自動スクロール
文字の書き込み・・・付属のタッチペンで画面へ直接文字やイラストの書き込みができ、記録画面への保存が可能

演算などの機能を搭載

複数登録した記録グループで集録周期を個別に設定
集録のスタート/ストップも個別に可能
演算機能、マーカテキストの挿入・保存など集録や管理をサポートする数多くの機能を標準装備

<グラフィックレコーダKR2000/3000 仕様>

一般仕様

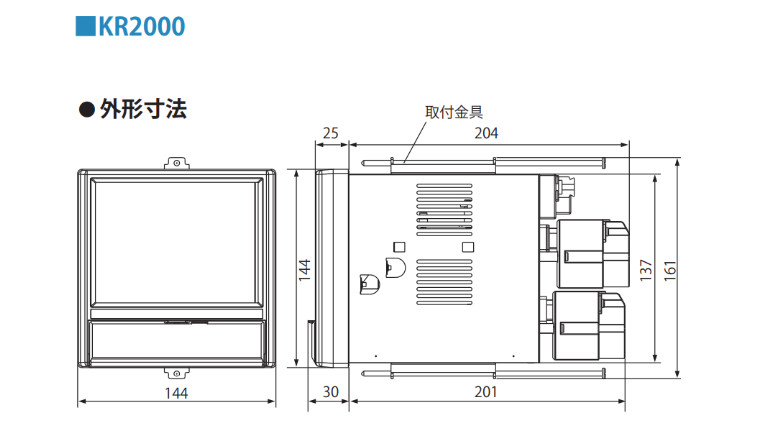

寸法

※単位:mm

質量KR2000・・・約2.2Kg(最大)
KR3000・・・約7.2Kg(最大)
定格電源電圧100-240V AC(フリー電源) 50/60Hz
最大消費電力KR2000・・・50VA
KR3000・・・65VA
正常動作条件周囲温湿度範囲 0~50℃、20~80%RH
電源電圧 90~264V AC
電源周波数 50/60Hz±2%
姿勢 左右・前傾0°、後傾0°~20°
取付方法パネル埋込取付
入力仕様
測定点数KR2000・・・6点、12点
KR3000・・・12点、24点、36点、48点
入力種類フルマルチレンジ(※入力レンジ表参照)
精度定格±0.1%±digit(例外規定あり)*測定レンジ換算制度
記録仕様
内部メモリーフラッシュメモリー
容量 KR2000・・・4MB / KR3000・・・8MB
外部メモリーCFカード(容量 32MB~5GB) 128MB標準付属
推奨 アベイサーテクノロジー株式会社殿製
記録周期100、200、500ms、1、2、3、5、10、15、20、30s、1、2、3、5、10、15、20、30、60min
記録データ測定データ・・・ファイル名称(グループ名)、記録開始年月日時刻、タグ、測定データ、警報状態・種類、マーカテキスト、他
演算結果データ
保存形式バイナリ/CSV形式 選択可能
保存方法手動開始・停止
スケジュール(曜日時刻、日付時刻指定)
トリガ信号(警報イベント、接点入力)
トリガ点前後データ記録
*プリトリガの選択が可能 プリトリガ測定回数 最大950データ
記録グループ【KR2000】
記録周期500ms以下の場合は12点/グループを3グループまで登録可能
1s以上の場合は44点/グループを5グループまで登録可能
(トータルで100点まで登録)
【KR3000】
56点/グループを6グループまで登録可能
(トータルで128点までの登録)
演算仕様
演算点数KR2000・・・最大44点
KR3000・・・最大128点
演算周期100ms/全点
演算種類算術演算、比較演算、論理演算、一般関数、積算演算、チャンネルデータ演算、露点、相対湿度、F値、風向、16方位表示、時間あたり増加量、CFカード残量、折れ線近似(最大99折れ点)、通信入力
表示仕様
表示器KR2000・・・5.6形TFTカラーLCD
KR3000・・・12.1形TFTカラーLCD
表示種類・測定データ表示
(トレンド表示、数値表示、バーグラフ表示)
・ヒストリカルトレンド表示
(リアルタイムトレンドとの同時表示可能)
・情報表示
(警報表示、マーカ表示、ファイルリスト)
・設定画面
(警報、演算、メモリー、システム、メンテナンス、通信など)
直接書き込み仕様(KR3000 series)
保存内部メモリー/外部メモリーの記録ファイル付加
外部メモリーファイルは記録データをバイナリ形式で保存時のみ対応
線太さ10段階より選択
表示色16色より選択
描写可能画面リアルタイムトレンド、ヒストリカルトレンド
